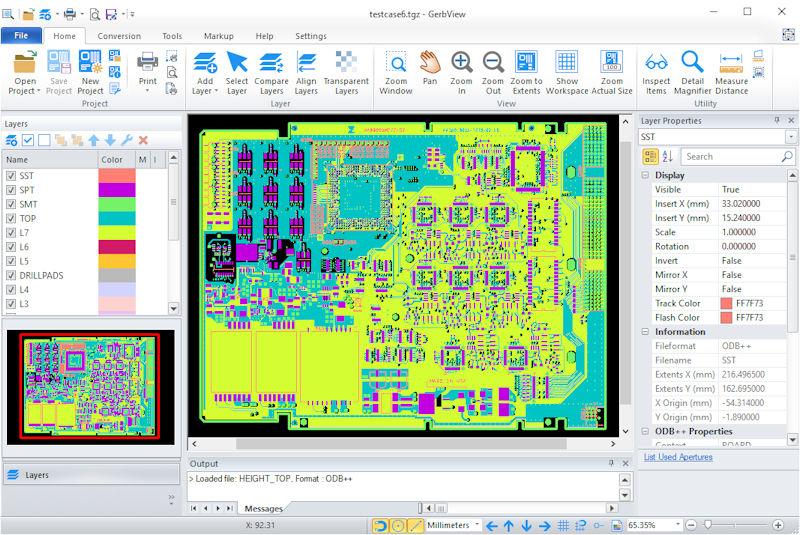

GerbView - это продвинутое, но простое в использовании приложение, которое позволяет просматривать, печатать и конвертировать Gerber, ODB++, Adobe PDF, Excellon, HPGL/2 и другие форматы. GerbView поддерживает RS-274D и RS-274X Форматы Gerber, и вы можете использовать его для преобразования старых файлов Gerber в новый расширенный формат RS-274X.

Новый расширенный формат Gerber содержит встроенную информацию об апертуре, и использование этого формата минимизирует риск ошибок при производстве печатной платы. Благодаря возможности GerbView PDF to CAD вы можете конвертировать файлы Adobe PDF в Gerber или Autodesk DXF.

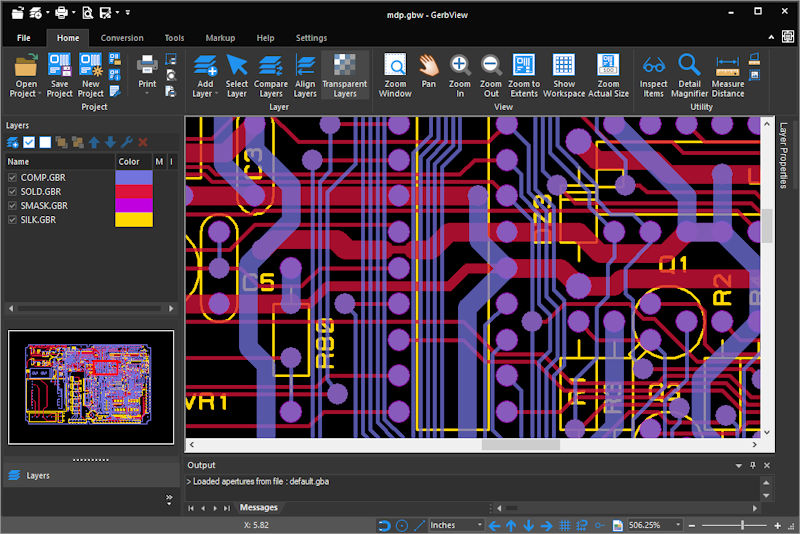

Gerbview визуализирует ваш дизайн, на экране или в печатном виде. Вам больше не нужно ждать прототипа печатной платы, чтобы увидеть ваш истинный дизайн.

Используйте точные инструменты измерения и запроса для проверки диафрагм, инструментов, расстояний и многого другого. В GerbView вы работаете с рабочим пространством, которое может содержать один или несколько файлов поддерживаемых форматов файлов.

Рабочее пространство может быть сохранено для последующего использования. Сохраненное рабочее пространство будет ссылаться на ваши файлы дизайна, поэтому вам нужно только перезагрузить файл рабочего пространства, чтобы увидеть весь дизайн.

Элементы разметки, такие как текст, штрих-коды, стрелки, линии, изображения, эллипсы и полигоны, могут быть добавлены в рабочее пространство. Все элементы разметки могут сгореть и стать частью слоя Гербера.

Вы можете, используя эту функцию, легко добавить, например, текст или изображения штрих-кода в слой. Функции Просмотр, печать, разметка и конвертация Gerber, Adobe PDF, Excellon, ODB++ и HPGL/2 (PLT).

Преобразуйте файлы Gerber, Excellon, ODB++ и HPGL/2 в Autodesk DXF, Adobe PDF и другие форматы. Преобразовать из RS-274D в RS-274X, известный как расширенный формат Гербера.

Преобразуйте файлы PDF в Gerber RS-274X, HPGL/2 или DXF. Преобразование нескольких файлов Gerber в многослойный файл PDF, DWF или DXF.

Узнайте больше о создании многоуровневых PDF-файлов здесь. Преобразуйте ODB++ в многоуровневый PDF или в отдельные файлы с использованием Extended Gerber (RS274-X), PDF, DXF, SVG или других форматов.

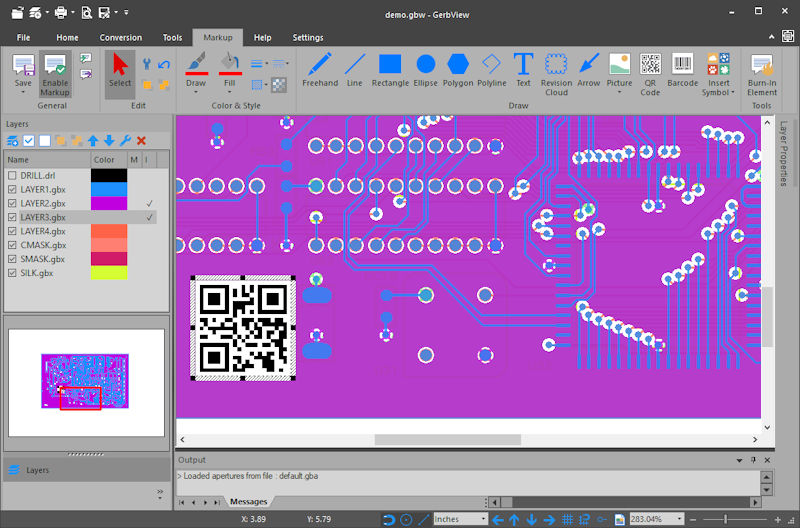

Поддерживаются атрибуты Gerber X2 и pads. Добавляйте разметки, также известные как аннотации, используя текст, изображения, QR-коды, штрих-коды, символы, линии, полигоны и другие формы.

Используйте функцию сжигания разметки для преобразования элементов разметки в нативные данные Гербера. Сравните слои Гербера и отобразите различия.

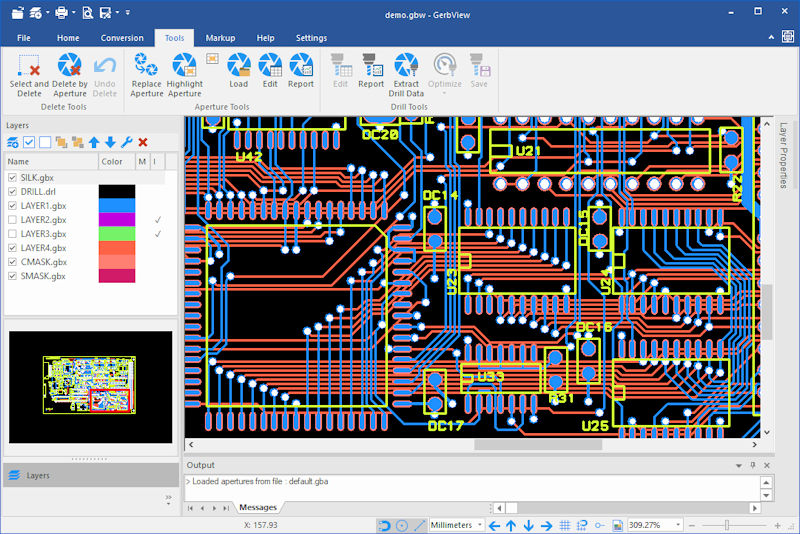

Удалите набор элементов из загруженного файла Gerber. Удалить элементы на основе выбора диафрагмы и использования.

Замените апертуры Гербера использованием или индивидуальным выбором. Использование апертуры для одного или всех слоев.

Включена конверсия командной строки и печать. Информация о сущности запроса в файлах Gerber, ODB++, HPGL/2 и Excellon.

Измеряйте расстояния, области и периметры, с щелчками и дорожками или без них. Поддерживаются как метрические, так и имперские подразделения.

Список и поиск компонентов в файлах ODB++. Выделите выбранные диафрагмы в файлах Gerber и ODB++.

Добавление файлов разных форматов в одно рабочее пространство. Нет ограничений на количество файлов в рабочем пространстве (ограничено только памятью).

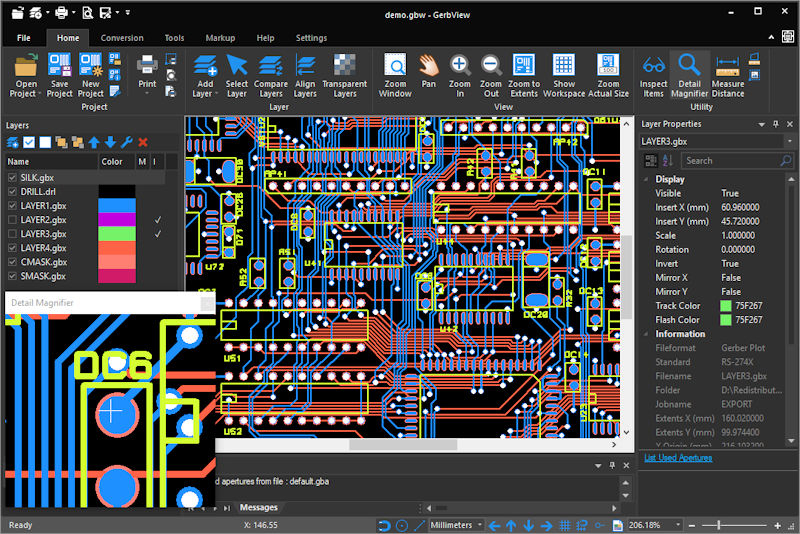

Видимость, вращение, масштабирование, зеркалирование и положение всех загруженных файлов могут быть установлены индивидуально. Скопируйте выбор дисплея в буфер обмена и вставьте в другое приложение Windows.

Используйте мышиное колесо для операций масштабирования и панорамирования в стиле CAD. Пользователь определил заголовок и футер для печати.

Цветная или черно-белая печать. Масштабированная печать или подгонка к бумаге.

Полный предварительный просмотр. Режим плаката для печати рисунков большого формата, например, на нескольких страницах формата А4.

Печать на все поддерживаемые Windows устройства заговорщика и принтера. Преобразуйте все рабочее пространство или отдельные файлы в растровый формат.

Поддерживаемые форматы включают: TIFF, CALS, Adobe PDF, Windows BMP, PNG и JPEG. Настраиваемый пользовательский интерфейс с выбором темы.
